Kako se sklapa LED ekran?

Detaljan vodič kroz komponente LED ekrana i montažni proces

LED ekrani su postali sastavni deo modernog vizuelnog identiteta – od reklamnih panoa, sportskih hala, do izloga prodavnica i kladionica. Kako se sklapa LED ekran? U ovom blog postu vodićemo vas korak po korak, uz objašnjenje svih ključnih komponenti koje omogućavaju da ekran zaživi.

1. Planiranje i priprema lokacije

Pre nego što se krene sa montažom, tim inženjera i tehničara definiše:

• dimenzije ekrana (npr. 2880 x 1760 mm),

• tip LED modula (npr. P4 – razmak između piksela 4 mm),

• način održavanja (front service ili back service),

• da li je potreban nosač (konstrukcija) ili se ekran direktno fiksira za podlogu.

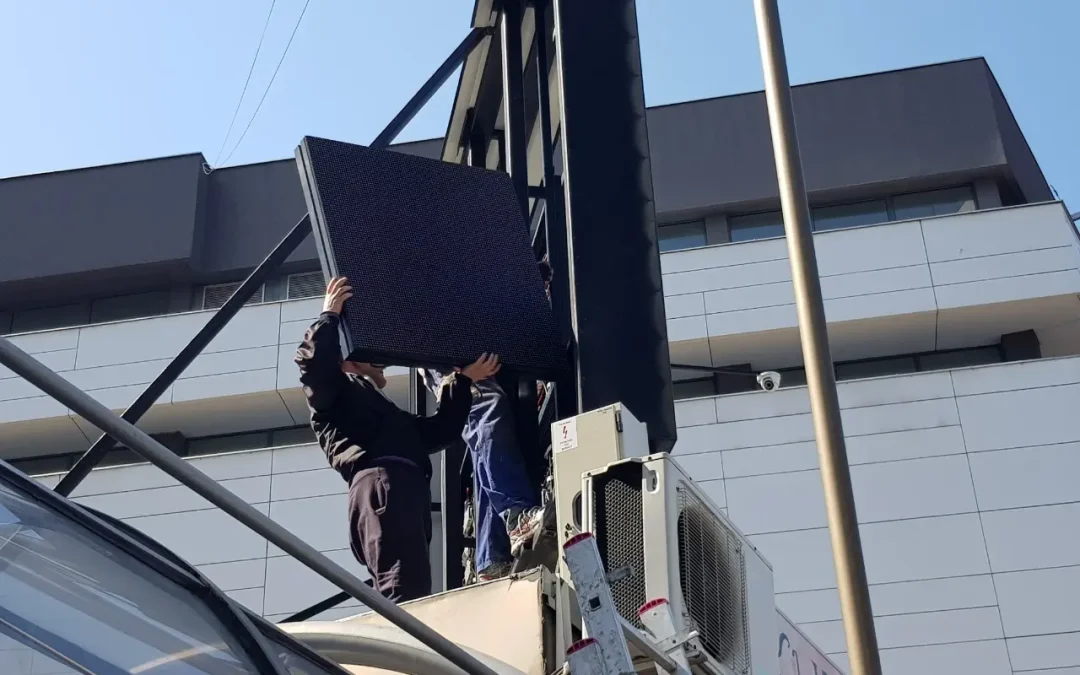

✅ Primer iz prakse: Na nekim lokacijama, poput kladionica ili prodajnih objekata, LED kabineti se direktno šrafe na metalne profile u fasadi, čime se štedi prostor i ubrzava montaža. Takav je primer naše montaže u Pančevu:

🖥️ 2. LED kabineti – osnovni moduli ekrana

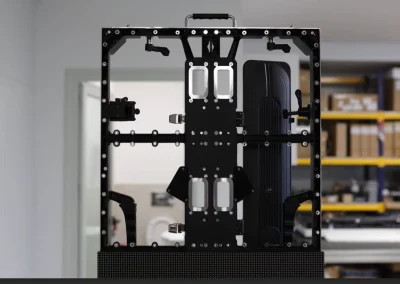

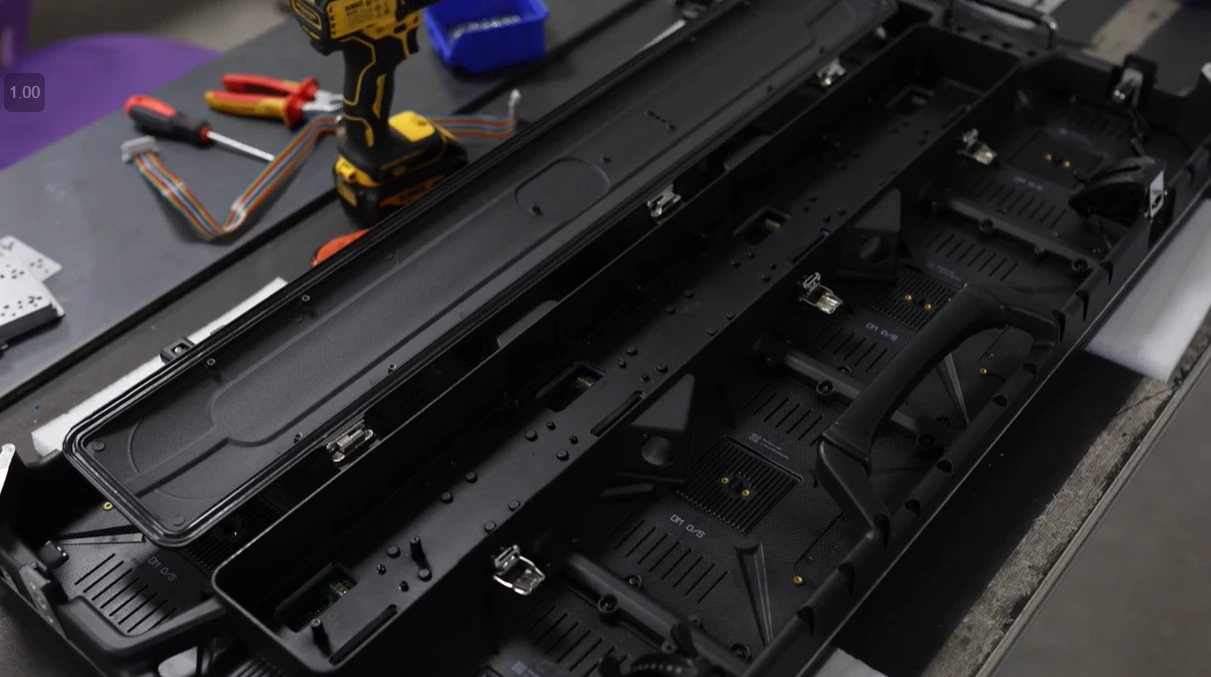

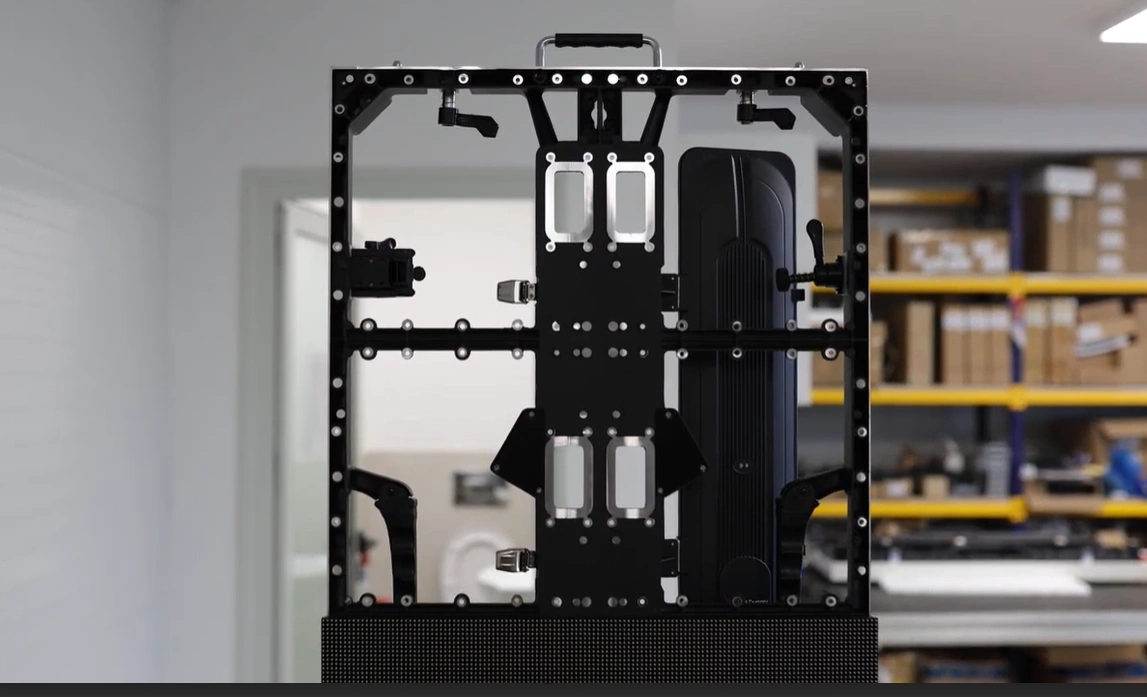

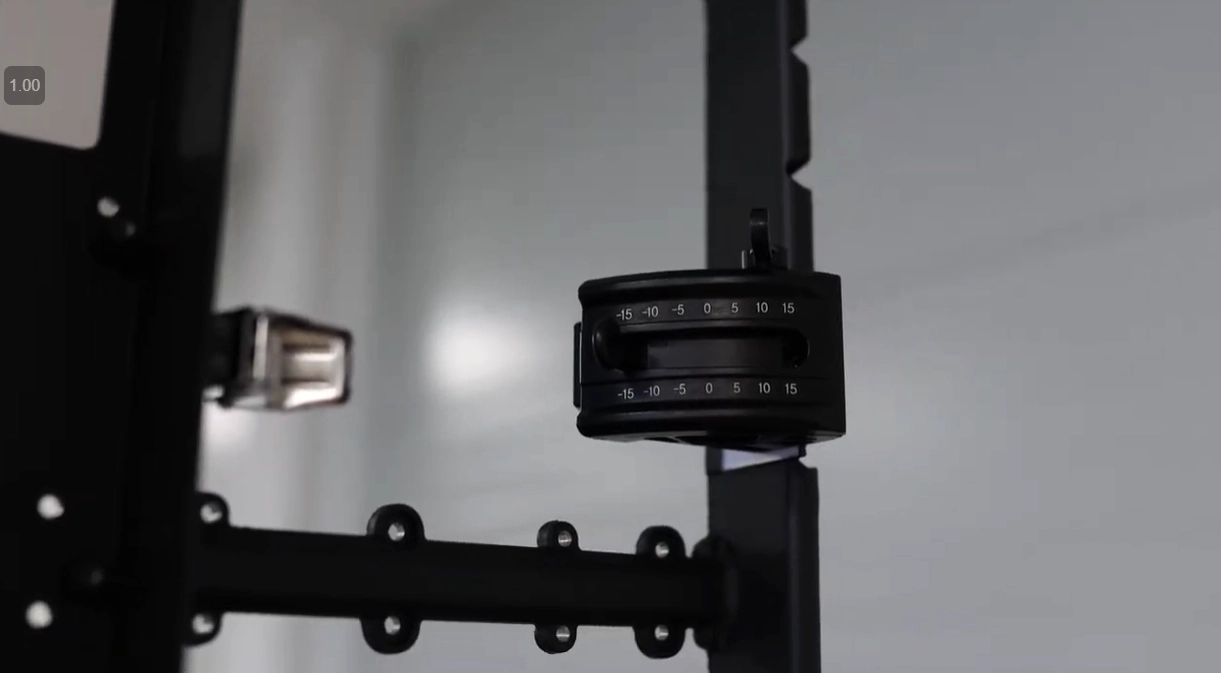

LED kabinet je pravougaoni aluminijumski okvir koji sadrži:

• nosače za LED module,

• prostor za napajanje i kontroler,

• mehanizme za povezivanje sa drugim kabinetima.

Standardne dimenzije su, recimo, 500×500 mm ili 500×1000 mm, što omogućava fleksibilno slaganje ekrana u razne formate.

📌 Na svaku konstrukciju se kabineti:

• nivelisu (uz pomoć libele),

• učvršćuju šrafovima ili brzim konektorima.

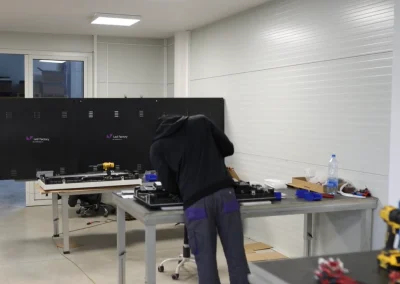

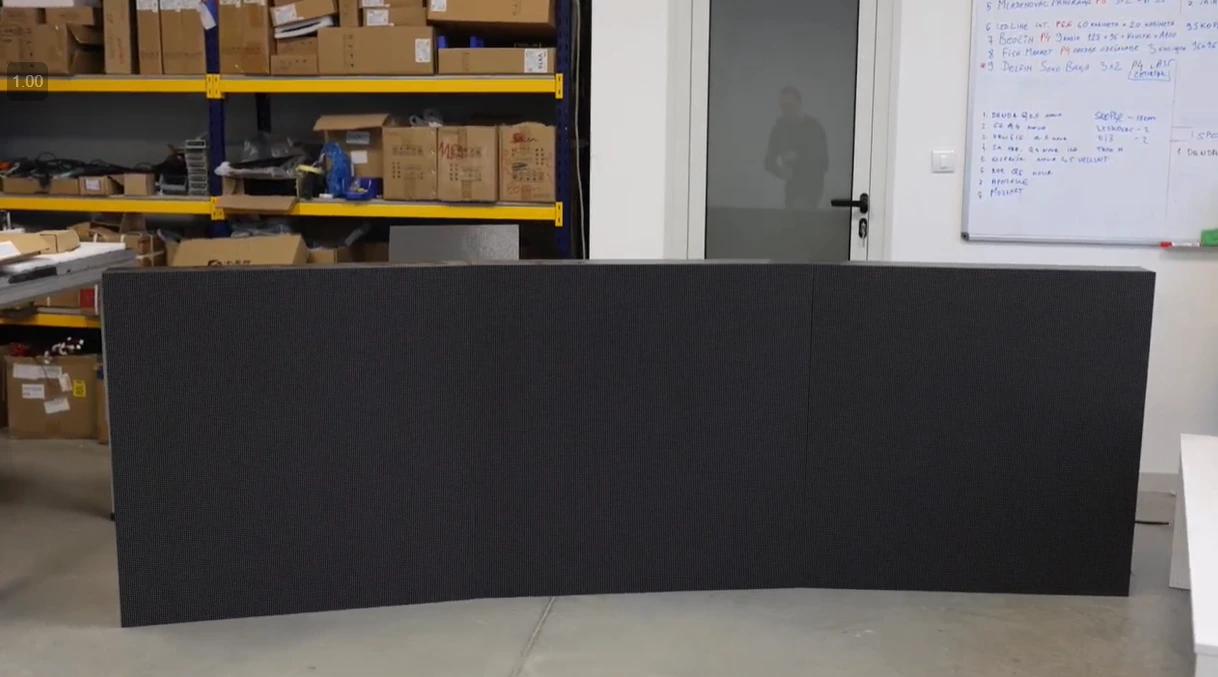

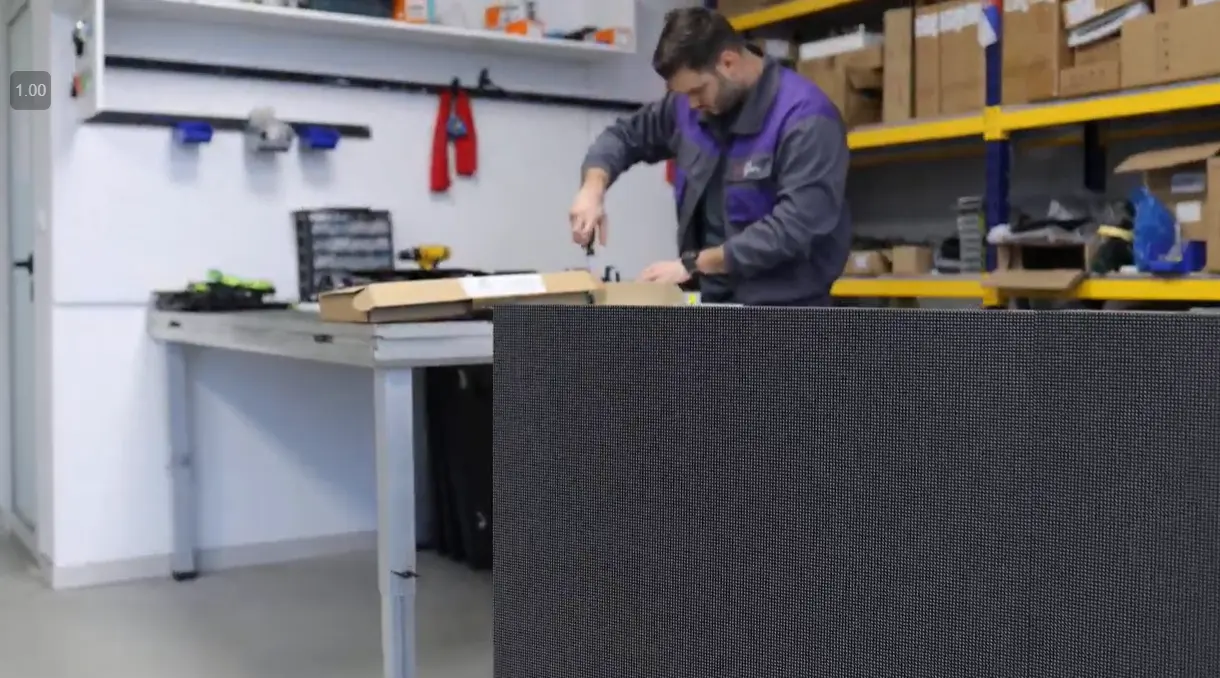

3 LED kabineta spojena horizontalno

3. Napajanja (power supply)

U svaki kabinet ugrađuje se napajanje koje pretvara 220V AC u 5V DC. To je napon potreban za:

• LED diode u modulima,

• kontrolnu ploču (receiver board).

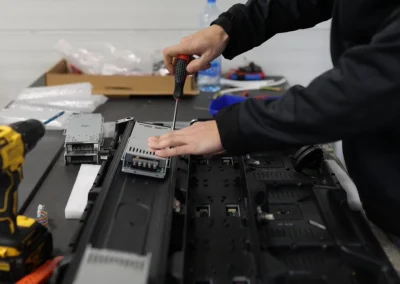

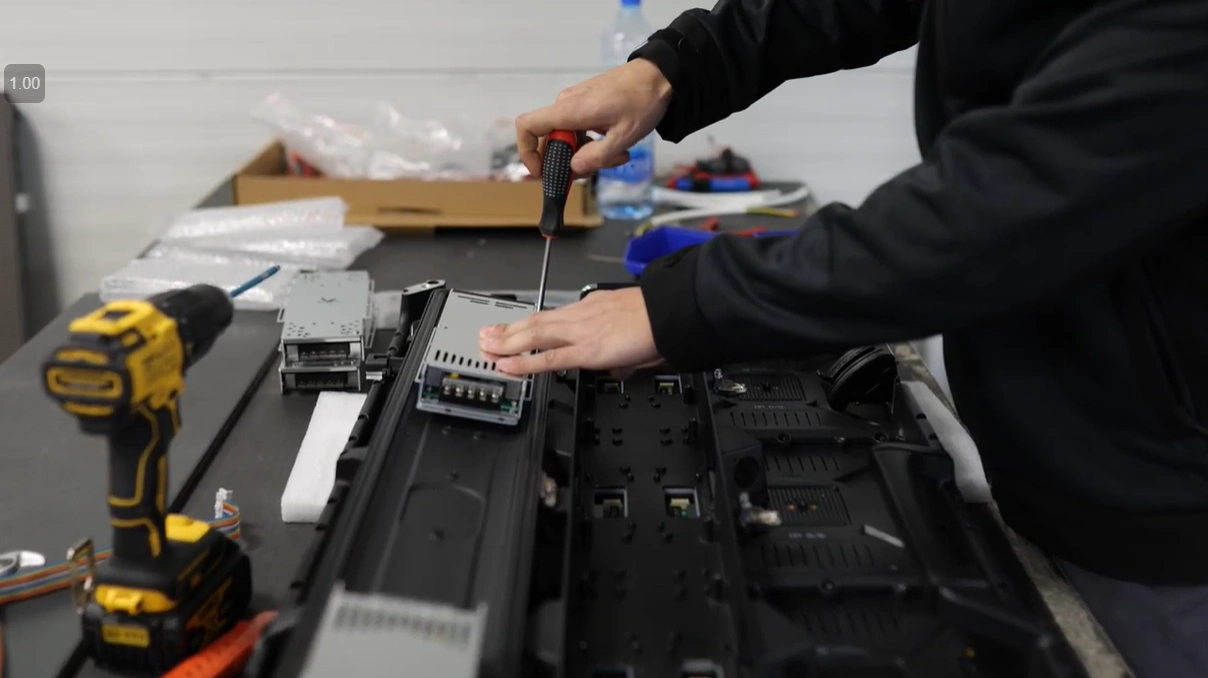

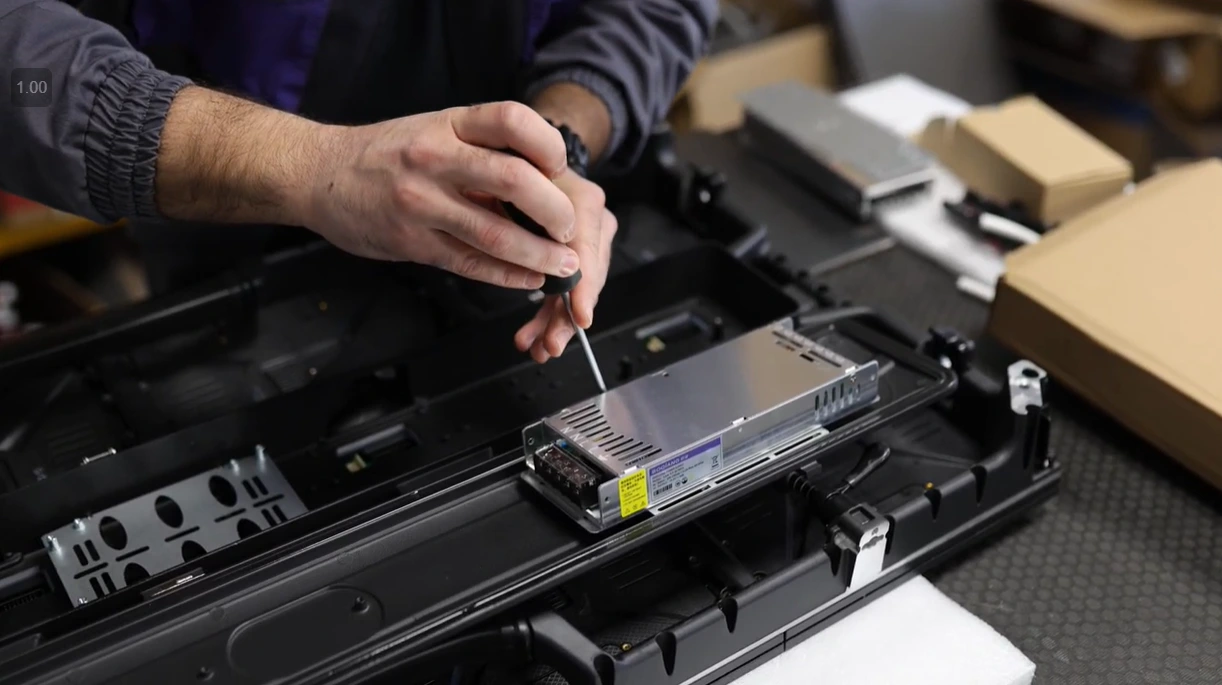

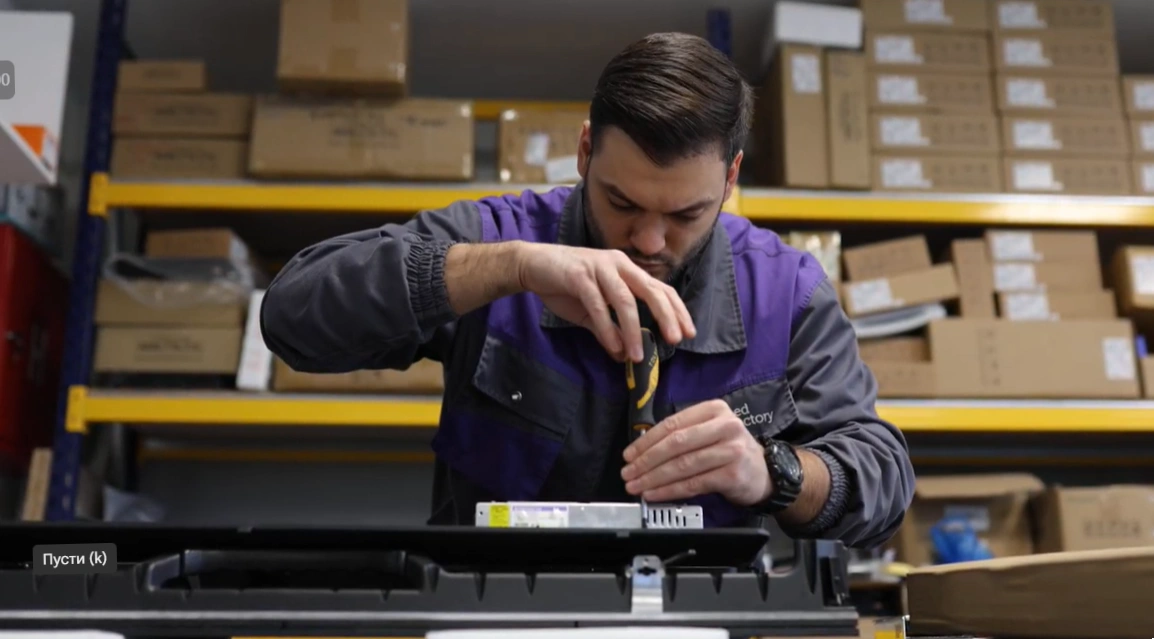

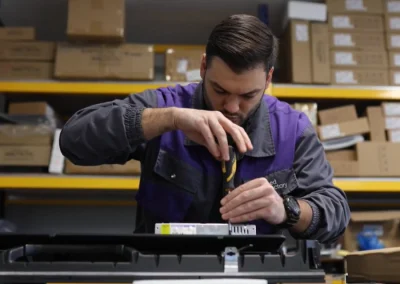

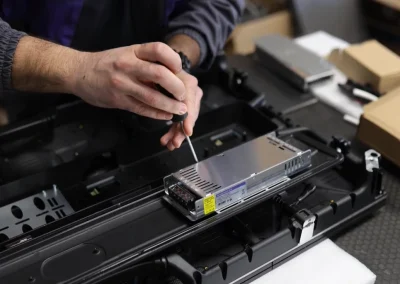

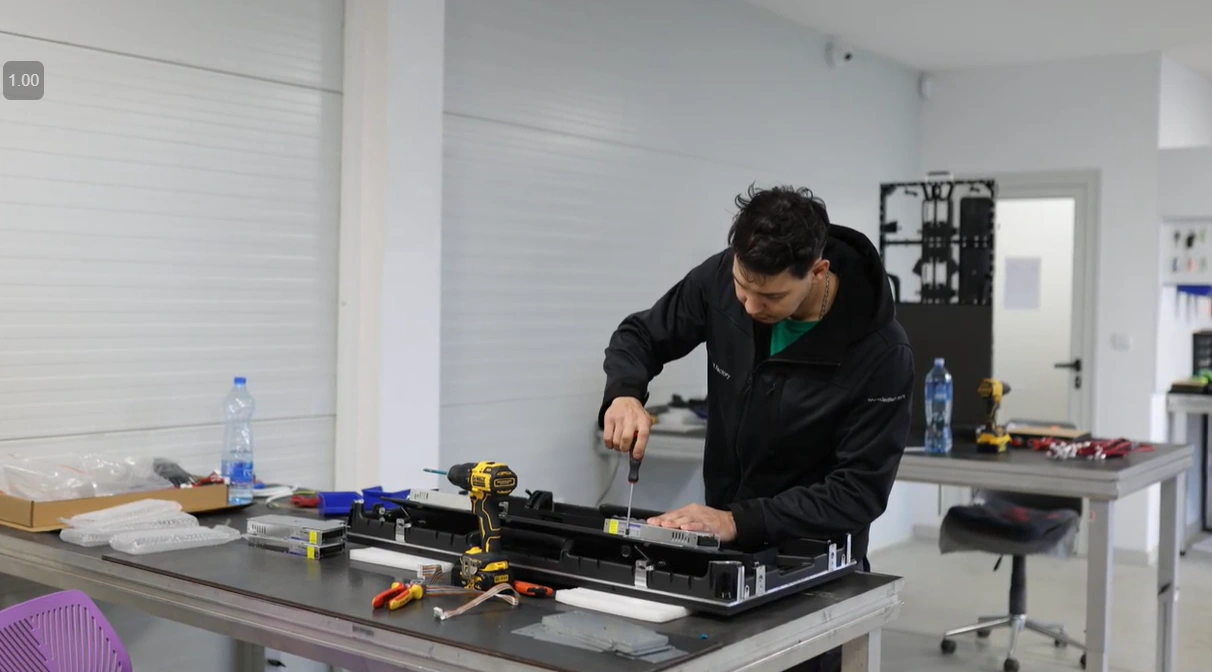

🔧 Napajanja se fiksiraju ručno pomoću šrafova, a njihova stabilnost je presudna za pouzdan rad celog sistema.

4. Kontrolna ploča (Receiver board)

Ova mala ali moćna pločica povezana je:

• sa glavnim kontrolerom (koji šalje sliku),

• sa svakim LED modulom (da bi prikazivali pravilan sadržaj).

Povezuje se flat kablovima (data cables), koji prenose digitalni signal.

5. LED moduli – srce svakog ekrana

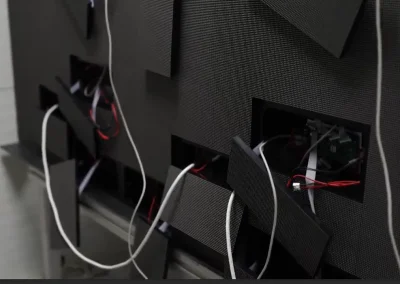

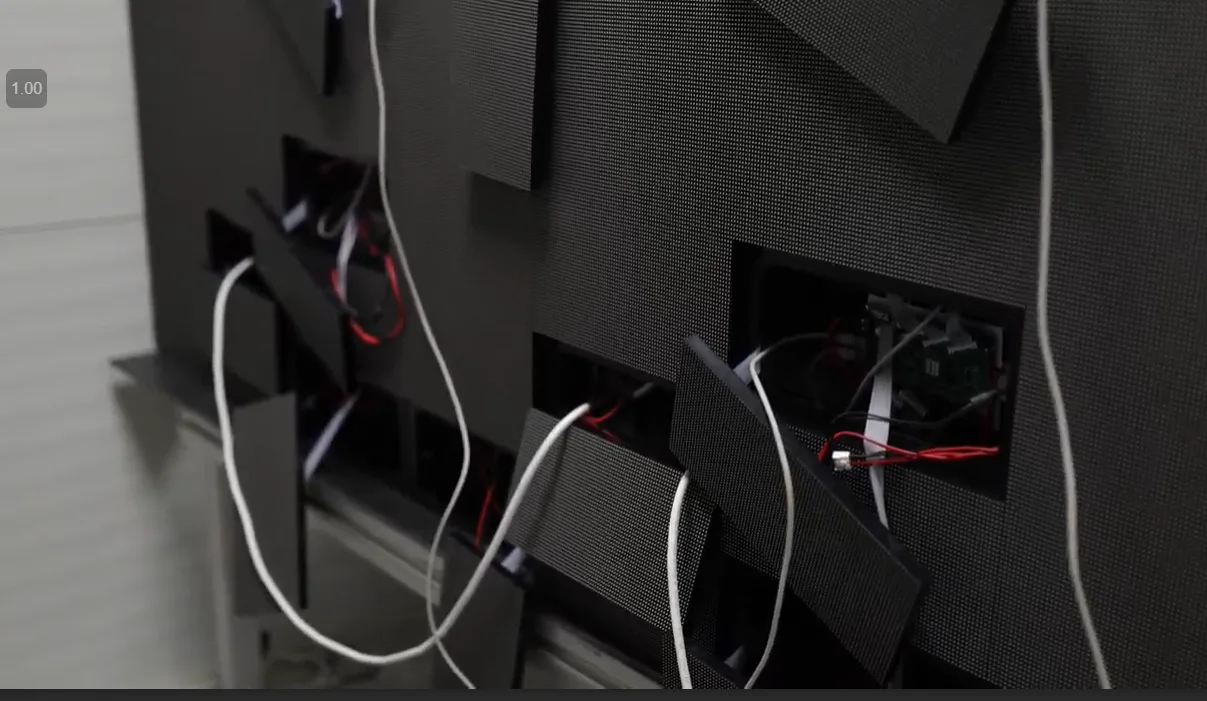

LED moduli su kvadratne ploče ispunjene stotinama LED dioda. Kod front-service sistema, oni se:

• ubacuju sa prednje strane u kabinet,

• povezuju na napajanje i receiver board,

• pričvršćuju magnetima ili šrafovima.

🛠 Održavanje je brzo – svaki modul se može pojedinačno zameniti bez rastavljanja cele konstrukcije.

6. Kablovi i povezivanje

Unutar svakog kabineta, i između njih, postavljaju se:

• Power kablovi (crveni/crni) – za napajanje,

• Flat kablovi (data) – za signal,

• Ethernet kablovi – za povezivanje sa glavnim kontrolerom.

Sve mora biti pažljivo organizovano i obeleženo kako bi se izbegli problemi u radu.

Pogledajte galeriju komponenata koje se koriste prilikom sklapanja LED ekrana:

7. Testiranje i kalibracija

Kada je ekran sklopljen:

• Prvo se proverava da li svi moduli svetle i prikazuju sadržaj.

• Radi se kalibracija boja, svetline i kontrasta.

• Softver proverava da li su moduli ispravno raspoređeni (mapirani).

8. Aktivacija i održavanje

Ekran se povezuje sa video procesorom i softverom, čime se omogućava prikaz slike, video reklama ili live sadržaja.
Front-service sistemi omogućavaju brzu zamenu modula i pristup kablovima, što značajno pojednostavljuje dugoročno održavanje.

Zaključak

Sklapanje LED ekrana je precizan i sistematičan proces koji zahteva znanje, iskustvo i kvalitetne komponente. Kada se sve pravilno uradi – rezultat je ekran visoke rezolucije, dugotrajne pouzdanosti i moćnog vizuelnog efekta.

❔Zanima vas kako izgleda montaža u realnim uslovima?

Pogledajte našu montažu u Pančevu i pročitajte još korisnih detalja o komponentama LED ekrana.
